CW圆弧齿蜗杆减速器

1.CW蜗杆减速机具有承载能力大、传动效率高、使用可靠、寿命长等优点.由于采用单级蜗杆减速传动,符合国家标准GB9147-88,此标准达国际八十年代水平。全系列包括三种型号、十六种中心距、十二种速比。输入功率范围在0.39-189KW之间,输出扭矩在107-43500N.m之间。
2.可适用于冶金、矿山、起重、运输、化工、建筑等各种行业机械设备的减速传动。

3.CW圆弧齿圆柱蜗杆减速机符合中华人民共和国国家标准(GB9147-88)
主要包括:CWU蜗杆在下型 CWS蜗杆在侧型 CWO蜗杆在上型
中心距有16种a=63、80、100、125、140、160、180、200、225、250、 280、315、355、400、450、500。
传动比有12种i=5、6.3、8、10、12.5、16、20、25、31.5、40、50、63


2.技术参数

CW蜗轮减速机的蜗杆轴可正、反两个方向运转,输入转速不超过1500r/min,工作环境温度为-40-40°C。当工作环境温度低于0°C时,起动前润滑油必须加热到0°C以上;当工作环境温度高于40°C时,必须采取冷却措施

3.减速机型号

CWU蜗轮减速机型号:CWU63、CWU80、CWU100、CWU125、CWU140、CWU160、CWU180、CWU200、CWU225、CWU250、CWU280、CWU315、CWU355、CWU400、CWU450、CWU500
CWS蜗轮减速机型号:CWS63、CWS80、CWS100、CWS125、CWS140、CWS160、CWS180、CWS200、CWS225、CWS250、CWS280、CWS315、CWS355、CWS400、CWS450、CWS500
CWO蜗轮减速机型号:CWO63、CWO80、CWO100、CWO125、CWO140、CWO160、CWO180、CWO200、CWO225、CWO250、CWO280、CWO315、CWO355、CWO400、CWO450、CWO500

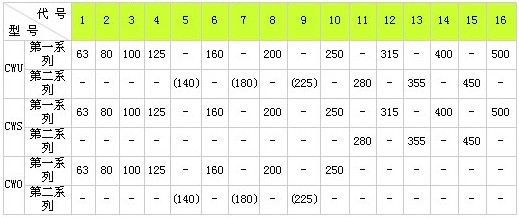

本系列减速机型号和中心距见下表:(单位:mm)

注:优 先选用第一系列,表中第二系列中的加括号的中心距仅提出型式尺寸,图纸根据用户需要,另行设计。
2、减速器的公称传动比i和传动代号见下表:

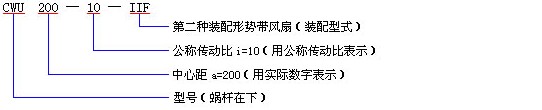

3、减速机标记示例:


CAD图纸下载


资料整理中!


PDF图纸下载


资料整理中!
