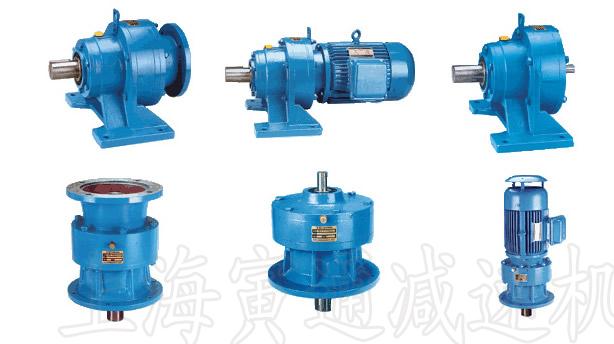

X.B摆线针轮减速机

X系列摆线针轮减速机产品特点及技术规格


一、  摆线减速机产品特点
1. 传动比大。一级减速时传动比为1/6--1/87。两级减速时传动比为1/99--1/7569;三级传动时传动比为1/5841--1/658503。另外根据需要还可以采用多级组合,速比达到指定大。
2. 传动效率高。由于啮合部位采用了滚动啮合,一般一级传动效率为90%--95%。
3. 结构紧凑,体积小,重量轻。体积和普通圆柱齿轮减速机相比可减小2/1--2/3。
4. 故障少,寿命长。主要传动啮合件使用轴承钢磨削制造,因此机械性能与耐磨性能均佳,又因其为滚动摩擦,因而故障少,寿命长。
5. 运转平稳可靠。因传动过程中为多齿啮合,所以使之运转平稳可靠,噪声低。
6. 拆装方便,容易维修。
7. 过载能力强,耐冲击,惯性力矩小,适用于起动频繁和正反转运转的特点。
二     摆线减速机技术规格

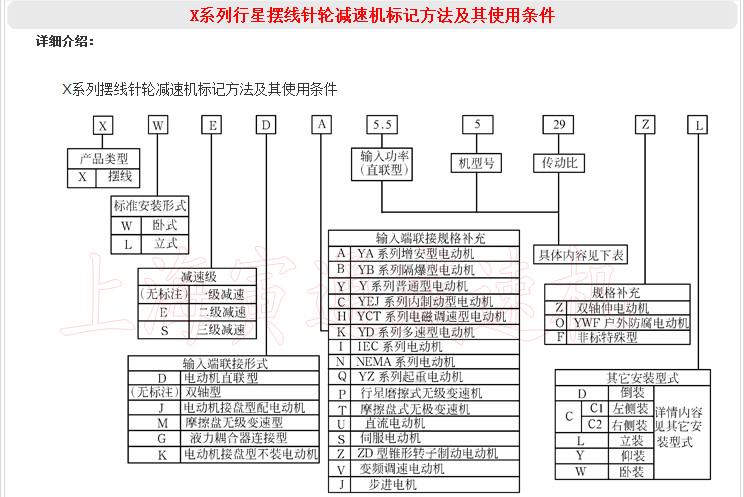

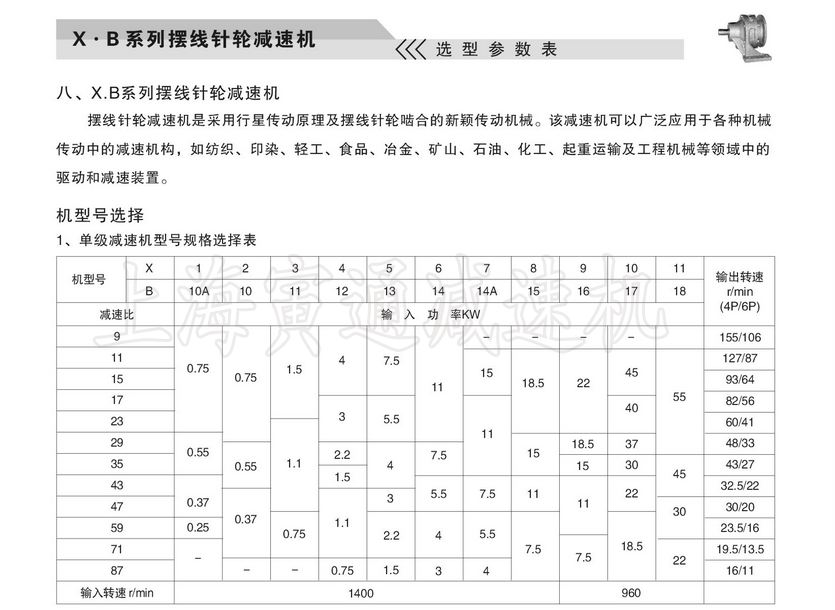

1 机型号:
按传动比分为:一级、二级、三级。
一级有十三种机型:0,1,2,3,4,5,6,7,8,9,10,11,12。
两级有14种机型:00,20;32,42,53,63,64,74,84,85,95,106,117,128。
三级有8种机型:420,742,842,853,953,1063,1174,1285。
按结构型式分为:卧式、立式、双轴型、直联型四种。
2、传动比:
一级减速的传动比有:9,11,17,21,23,25,29,35,43,47,59,71,87。
两级减速的传动比有:99,121,187,289,319,385,473,493,595,649,731,841,1003,1225,1505,1849,2065,2537,3045,3481,5133。
三级减速的传动比有:5841-658530
